罐底边缘板外侧的腐蚀,从边缘板外周边沿着半径方向向内依次为均匀腐蚀、局部坑蚀(点蚀),另外边缘板与最下层圈板的角焊缝及热影响区也存在一定程度的局部腐蚀，通常带保温层储罐的腐蚀较常温储罐严重。

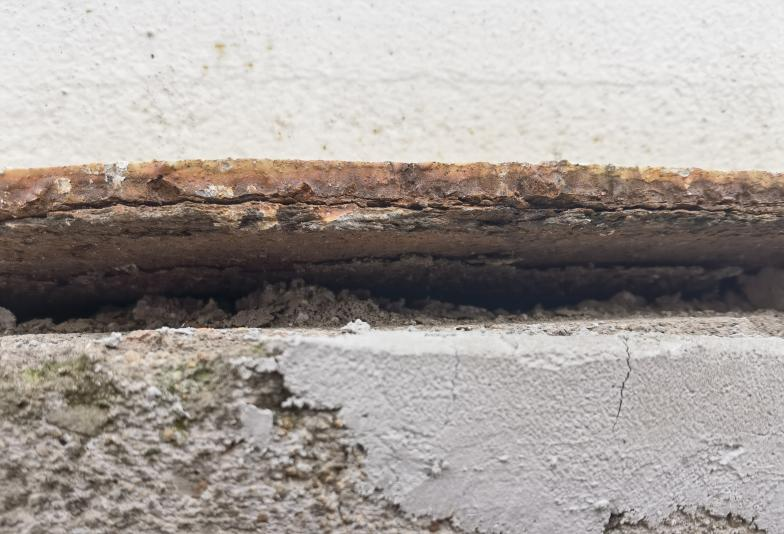

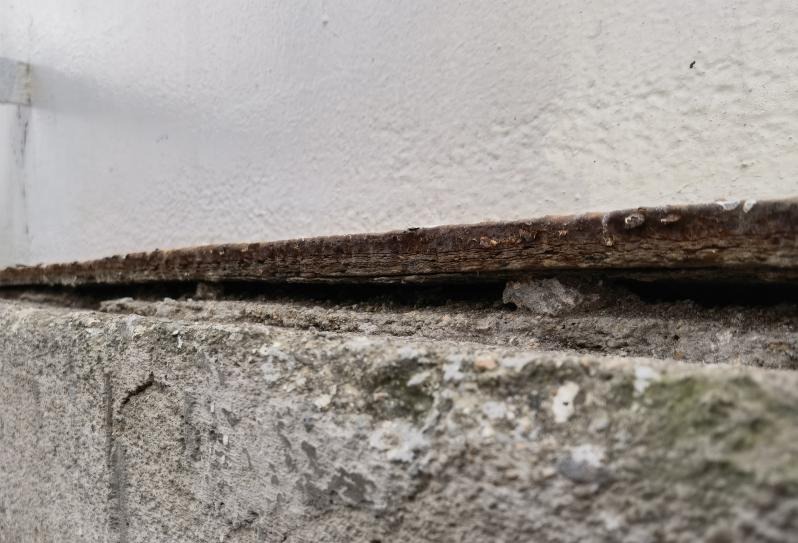

罐底边缘板外侧的均匀腐蚀:形态主要为均匀腐蚀减薄严重的如千层饼状。腐蚀原因如下:储罐底板与混凝土基础接触部位,长期使用后会由于液位的不断波动造成罐底板变形并与罐底基础脱开,罐底边缘板向上翘起,雨水、雪水及腐蚀性气体会侵入罐底板与基础的缝隙,从而发生电化学腐蚀。

边缘板外侧局部腐蚀主要表现为坑蚀或点蚀.比较典型的是氧浓差引起的溃疡状腐蚀。在上述的电化学反应中,容易获得氧的锈层表面,主要进行阴极反应,这种氧浓差电池作用使得局部腐蚀较为严重。金属离子从基体进入到锈层包围着的溶液中。

氯离子的存在对点蚀的进一步发展起到了至关重要的作用。氯离子的来源有3个:一是沥青砂垫层中的水溶性氯的含量很高,其中一部分氯溶解于渗水中;二是保温材料中的氯离子随雨水带入并不断浓缩;三是天气环境中的氯离子。在长期使用过程中,随着气候干、湿、冷、热的变化，罐底水溶液中的氯离子逐渐浓缩，加大点蚀了范围。

在这里推荐卓煌工业ISIEP矿脂带柔性冷缠防腐系统，采用第三代矿脂防腐带，系统具有高回弹性，适应边缘板翘曲，柔韧不硬化，高粘力不脱落，耐晒抗开裂，B级阻燃，抗老化，20年以上防腐寿命。
