油罐底部看不见的地方，腐蚀无时无刻不在进行，油罐底部边缘板的腐蚀多数为层状均匀腐蚀，沿底板半径方向向中心逐步发展成局部腐蚀，再向里呈点蚀。边缘板下的锈蚀深度，从外周边向里大多为300~500mm。加热油罐的锈蚀比常温油罐明显，前者的锈蚀率大体上比后者高一倍，实际发生的腐蚀情况吻合这些特征。

随着储罐防腐技术的提高和防腐新材料的不断出现,储罐本体的内外防腐受到重视，技术成熟。但储罐底部边缘板防水防腐问题,长期来一直未能找到有效的防护措施。

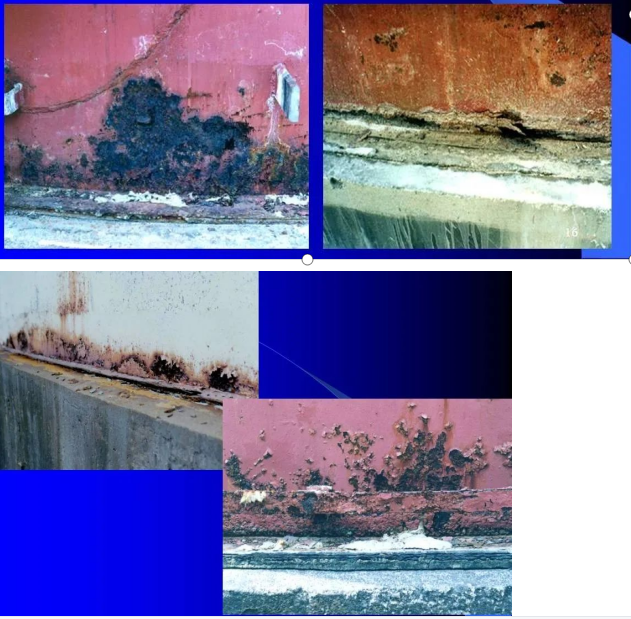

罐底边缘板外侧的腐蚀,从边缘板外周边沿着半径方向向内依次为均匀腐蚀、局部坑蚀(点蚀),另外边缘板与最下层圈板的角焊缝及热影响区也存在一定程度的局部腐蚀，通常带保温层储罐的腐蚀较常温储罐严重。

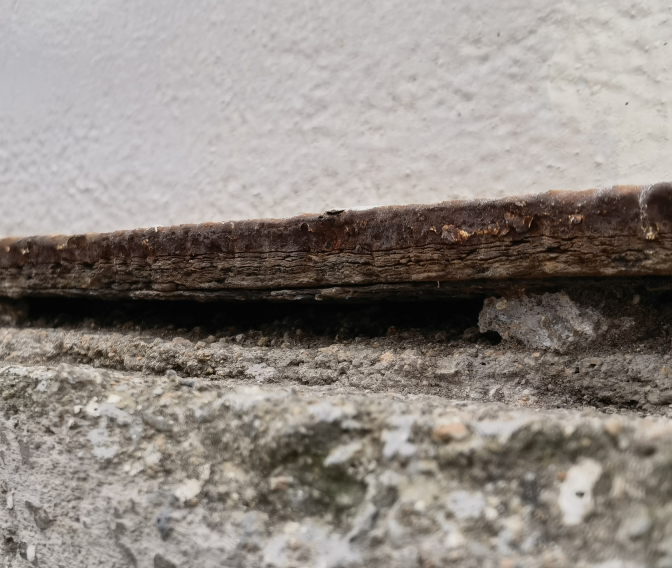

储罐边缘板是指储罐底座与混凝土基座接触的部位。它是整个罐体与基座之间的连接。这个位置容易储存水分和发生腐蚀。在储罐腐蚀统计中，80%的腐蚀是在储罐底板，而造成底板腐蚀60%的是边缘板腐蚀。

原油管道防腐层的损坏、剥离和老化会导致管道腐蚀、穿孔和泄漏，给企业带来严重的财产损失，对公众和环境造成危害。原油管道腐蚀不仅浪费了钢铁资源，而且缩短了管道和设备的使用寿命。更换新管道和设备的成本远远超过金属材料本身的价格，从而增加了生产成本，降低了经济效益。为了防止类似事件的发生，管道防腐保护方法越来越受到重视。

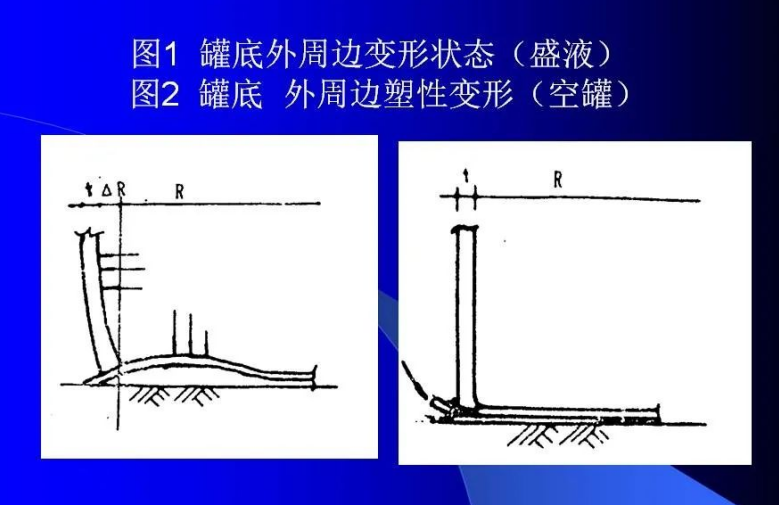

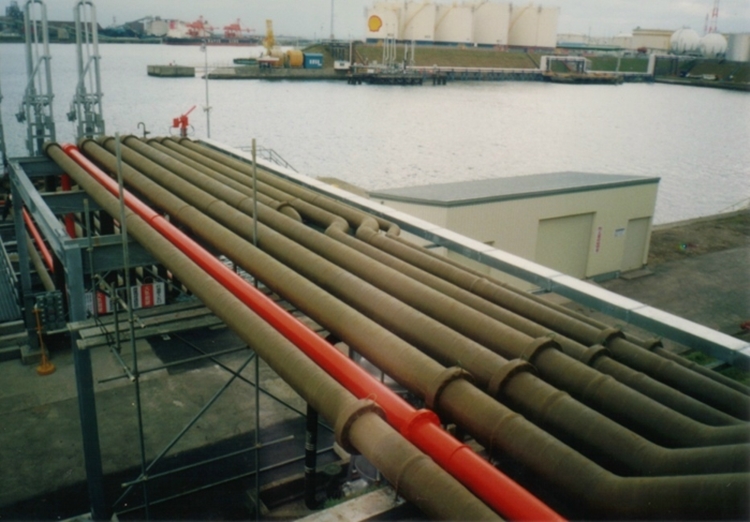

储罐边缘板是储罐防腐比较特殊的位置，因储罐空罐和满罐交替时，边缘板会发生翘曲变化，所以防腐材料需要具备柔韧性，能适应边缘板的变化，且不断层，不脱落。而柔性矿脂防腐带系统在储罐边缘板防腐中得到应用。下面给大家详细介绍柔性矿脂防腐带系统的组成。
